产品介绍：

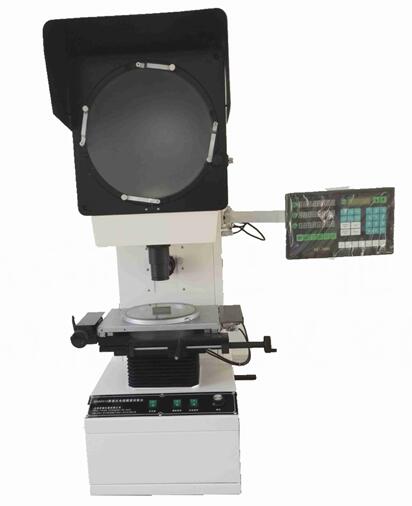

     数显式电缆截面投影仪是光、机、电一体化的精密高效测量仪器，广泛用于机械、仪表、电子、轻工等行业，院校、研究所以及计量检 定部门。本仪器能高效率地检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮螺纹、齿轮、成型铣刀等。仪器光学系统品质优良，物镜成像清晰，放大倍倍率准确，在透射光照明下，轮廓测量误差小干0.08%；测量示值误差可达(3+L/75)μm，L为被测量长度(单位：mm)。

标准：

    GB/T2951.11-2008

主要技术参数：

1. 工作台   金属台尺寸：320mm×220mm

           玻璃台尺寸：Φ190mm

           X座标行程：150mm

           Y座标行程：50mm

           仪器测量精度：3+L/75μm

           X，Y座标数显解析度 0.001

2. 投影屏   尺寸：Φ312mm，使用范围>Φ300mm（刻有米字线）

                投影旋转范围：0～360°

                旋转角度数显解析度：1′或0.01°

3. 物 镜   放大倍数：标配10×(可选配20×、50×、100×)

          物方视场:Φ30mm

          物方工作距:85.17mm

          反射方式:外反射

          调焦行程:70mm

4. 数据处理系统：3000型多功能数据处理系统

5. 照明：透射与反射照明光源均为24V，150W卤钨灯

6. 电源：AV220V  50/60HZ 总功率350W

7. 冷却方式：强制风冷（3只轴流风扇）

8. 外形尺寸：720mm×390mm×1100mm

9. 重量：175kg
